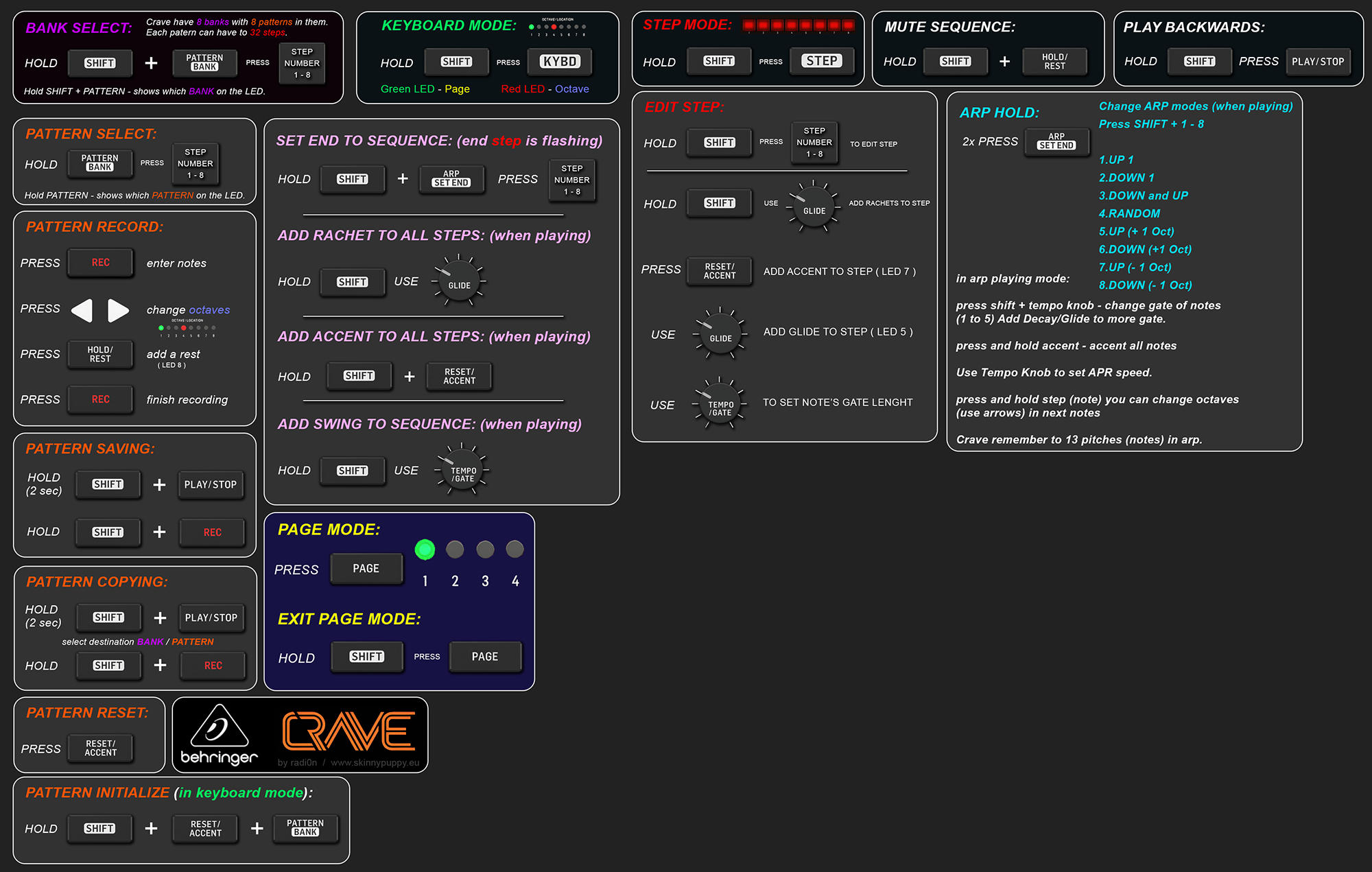

Ściąga mojego autorstwa dla Behringer CRAVE.

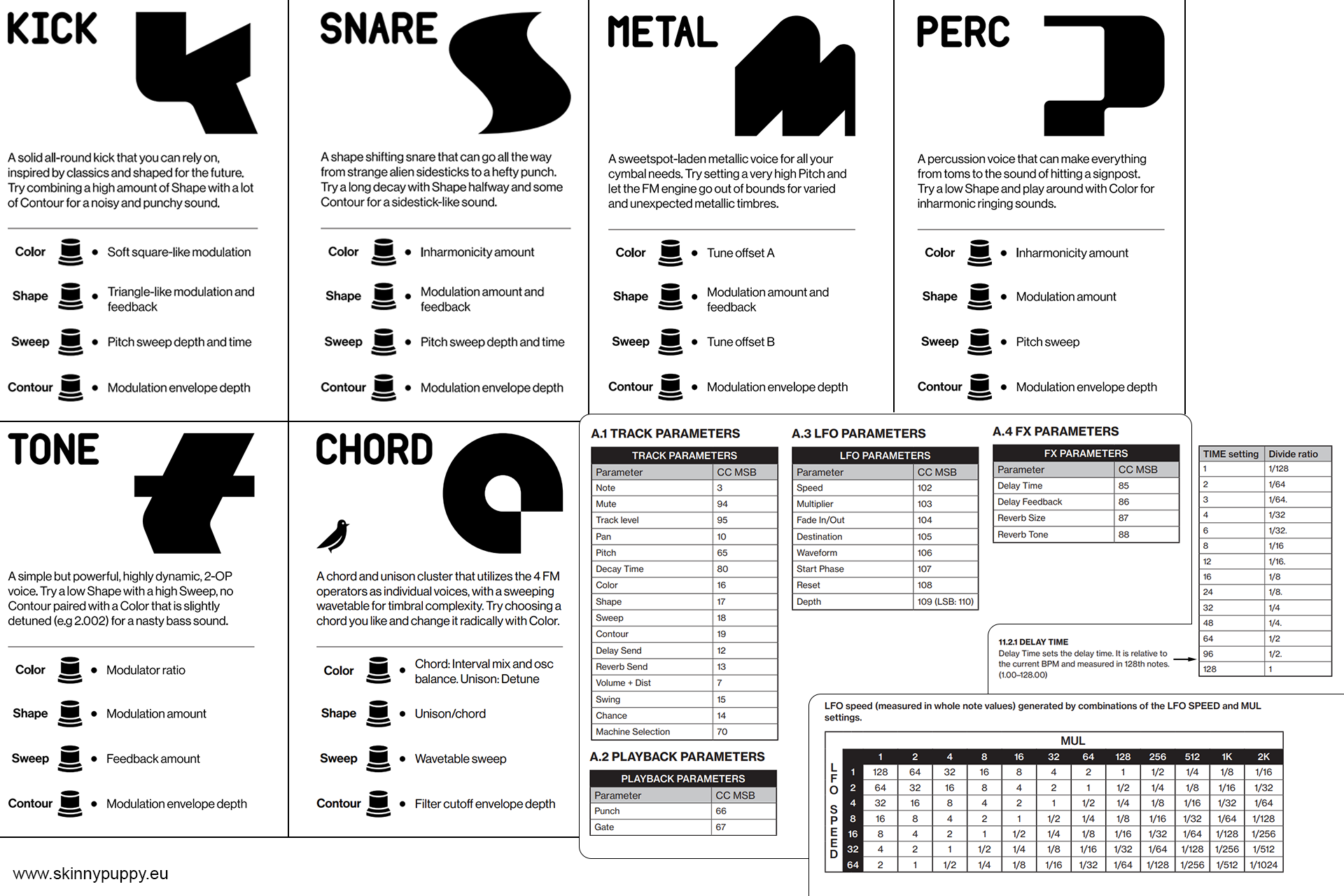

Ściąga mojego autorstwa dla Elektron Model: Cycles.

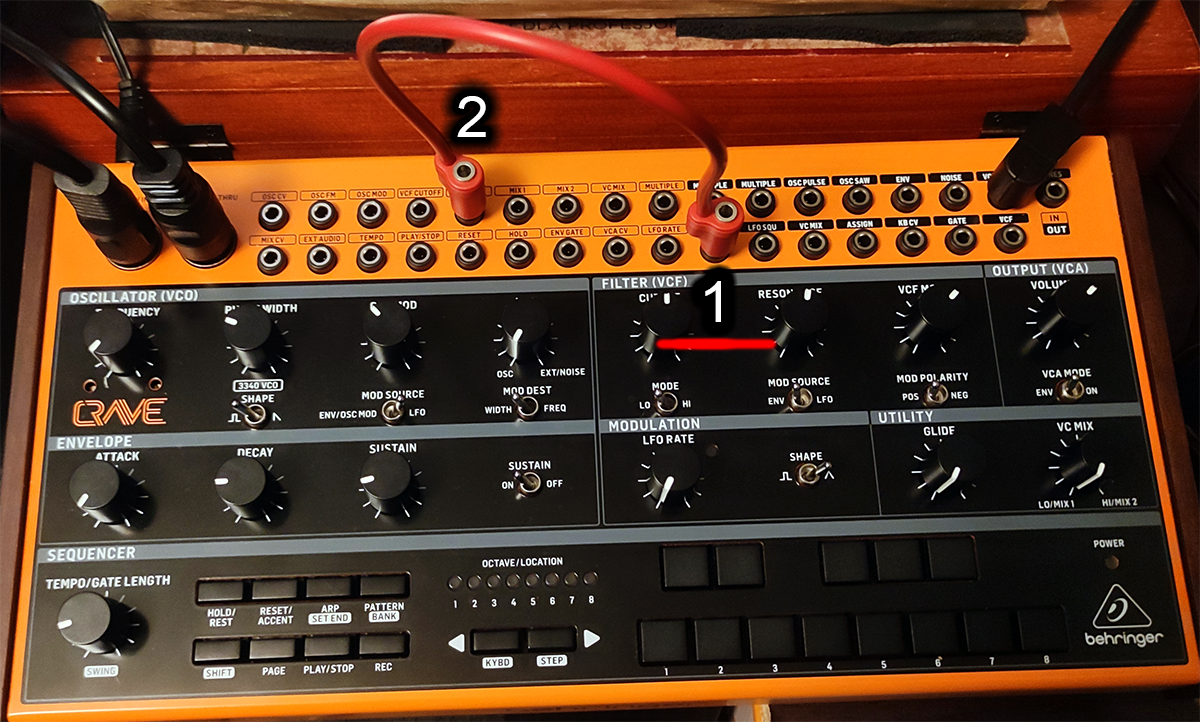

Wtyczka nr.1 jest podpieta do LFO TRI OUT.
Wtyczka nr.2 jest podpięta pod VCF RES IN.

Więc tak. Kiedyś myslałem że w tego typu kablach Eurorack, wejście (IN)
we wtyczce nr.2 moze dodać np. kolejne LFO do VCF RES IN.
Myliłem się! W obu wejściach wtyczek 1 i 2 jest zduplikowany sygnał LFO TRI.

Czego NIE wolno robić!

Nie wolno podłączać wielu wyjść (OUT) do jednego wejścia (IN) przez taki kabel — czyli:
6 różnych LFO OUT → do jednego wejścia VCF CUTOFF IN
Wtedy każde z tych wyjść „widzi” pozostałe jako obciążenie elektryczne, mogą się zakłócać nawzajem (sygnały będą się sumować nieliniowo), a w skrajnym przypadku może dojść do uszkodzenia wyjść (np. wzmacniaczy operacyjnych w LFO).

To tak, jakbyś próbował połączyć razem kilka wyjść wzmacniacza audio — napięcia będą ze sobą "walczyć".

Ryzyko Przeciążenia:

Chociaż gniazda CV w syntezatorach Behringer (Crave, Edge, Grind) są zazwyczaj bezpieczne (dzięki wbudowanym rezystorom wejściowym), pasywne sumowanie zbyt wielu źródeł napięcia (np. 6 sygnałów LFO/ENV, z których każdy może osiągnąć +5V lub więcej) na jednym wejściu może prowadzić do zbyt wysokiego napięcia na tym wejściu.

Nieprzewidywalne Wyniki:

Zamiast subtelnego, złożonego efektu, otrzymasz zniekształconą (clamped) lub chaotyczną modulację, ponieważ napięcie może przekroczyć zakres akceptowany przez VCF CUTOFF IN (np. 0-5V). Filtry zaczną się zachowywać nieprzewidywalnie.
